Anotácia

Abstrakcia je v softvérovom inžinierstve kľúčovým nástrojom. Softvérové systémy sú dnes značne zložité a táto zložitosť neustále narastá. Najznámejším spôsobom abstrakcie nad softvérovými systémami sú UML diagramy. Hoci v praxi nie je ich notácia striktne dodržiavané, aj spontánne vytvárané diagramy často dodržiavajú vybrané konvencie UML notácie. Diagramy spostredkujú pochopenie systému omnoho rýchlejšie než štúdium zdrojového kódu. Preto má zmysel sa nimi zaoberať, hľadať ich zlepšenia a možné doplnky. Príkladom je animovanie, ktoré statickým UML diagramom dodáva dynamiku a interaktivitu.

Analyzujte existujúce možnosti a prístupy vizualizácie a animácie diagramov v softvérovom inžinierstve. Navrhnite vhodný spôsob zobrazovania a animovania diagramov, napríklad diagramu aktivít v softvéri AnimArch. Implementujte prototyp tohto návrhu. Svoje riešenie overte na vhodne zvolenom príklade vstupného zdrojového kódu, prípadne diagramu, v závislosti od navrhnutého riešenia. Implementáciu overte aj pomocou používateľského testovania. Dosiahnuté výsledky vhodne analyzujte a zhodnoťte.

Cieľ

Návrh, implementácia a evaluácia nového spôsobu vizualizácie a animácie zvoleného typu diagramu v softvérovom inžinierstve.

Plán

od	do	úloha
október 2023	december 2023	Zoznámenie sa so softvérom AnimArch.
február 2024	február 2024	Tvorba webovej stránky diplomovej práce. Tvorba kostry diplomovej práce.
február 2024	marec 2024	Študovanie vedeckých článkov. Prvotná implementácia diagramu aktivít.
marec 2024	apríl 2024	Študovanie vedeckých článkov. Napĺňanie diagramu aktivít.
apríl 2024	máj 2024	Študovanie vedeckých článkov. Vylepšenie tvorby diagramu aktivít.

september 2024	december 2024	Pridať vytváranie aktivít aj pre zložitejšie príkazy, napr. podmienky a cykly. Implementovať vrstvenie diagramov aktivít. Pridať šípky medzi aktivitami v diagrame. Písanie textu DP.
február 2025	máj 2025	Refaktorovať vytváranie šípok medzi aktivitami. Zmazať ďalšie vrstvy diagramov aktivít keď sa vykonajú. Animovanie vykonavaných aktivít. Implementovať vykreslovanie activity diagramu aj pre paralelné vykonávanie. Písanie textu DP.

Denník

od	do	popis
27.2.2024	12.3.2024	Fork GitHub repozitára. Vytvoriť (tretiu) vrstvu pre diagram aktivít za objektovým diagramom. Upraviť pozadie pre operácie v activity diagrame. Nájsť vhodné vedecké články.

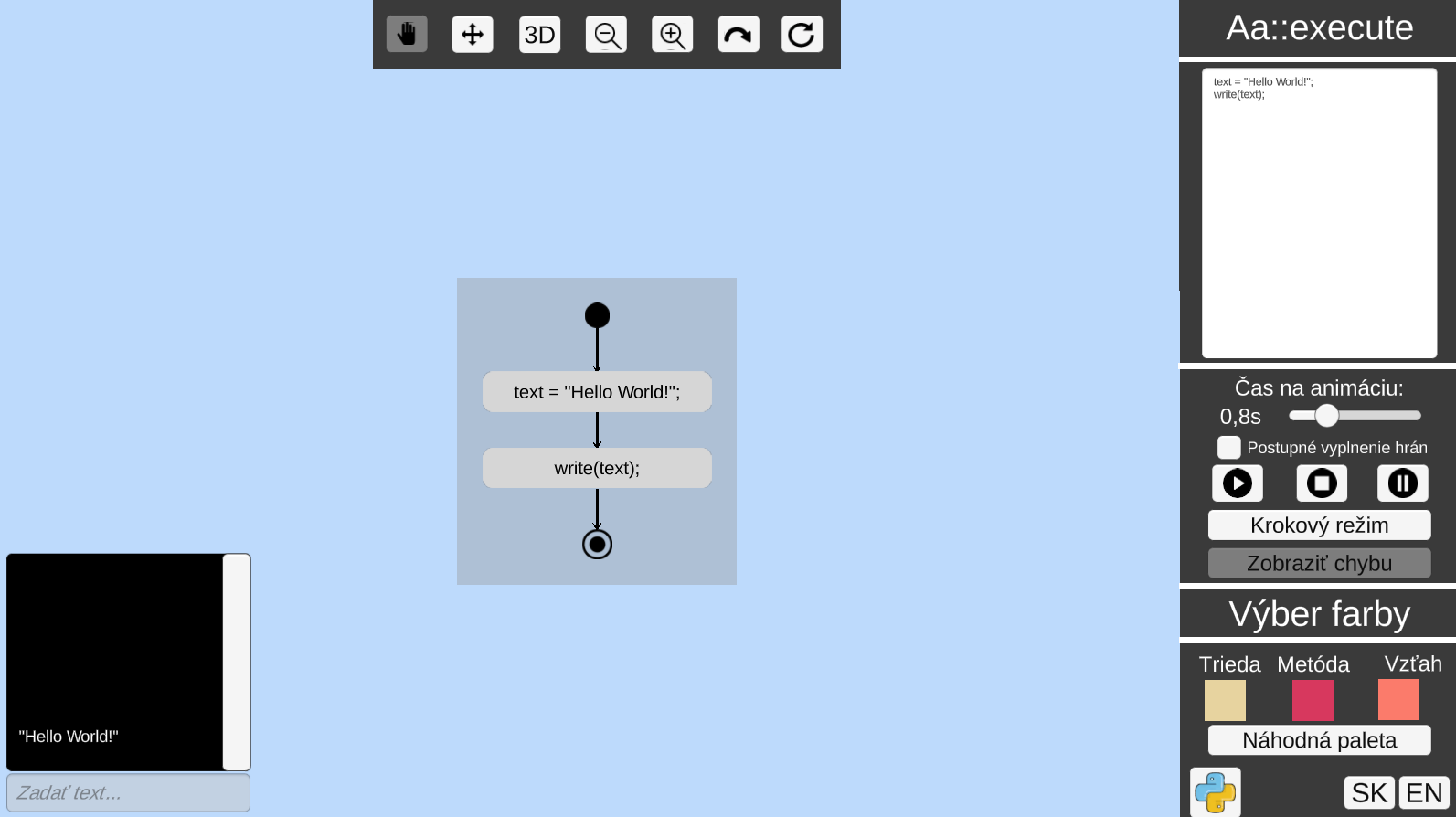

13.3.2024	10.4.2024	Vytvoriť prefaby pre začiatočý a koncový stav activity diagramu. Implementovať napĺňanie activity diagramu reálnymi dátami. Preštudovať nájdené vedecké články, prípadne nájsť ďalšie, ktoré budú vhodnejšie.
10.4.2024	24.4.2024	Pridať zobrazovanie počiatočného a koncového stavu pri animácií. Vytvárať diaram aktivít a aktivity podľa vykonávaných príkazov počas animácie. Detailnejšie preštudovať vybrané články, v prípade potreby sa pozrieť na ďalšie.
24.4.2024	8.5.2024	Pridať mazanie existujúceho diagramu aktivít pri zavolaní novej metódy. Skúsiť pridať vykreslovanie šípok medzi aktivitami v diagrame. Detailnejšie preštudovať vybrané články.
8.5.2024	17.5.2024	Príprava na odprezentovanie DP pre Projektový seminár (1).

3.10.2024	14.10.2024	Po dokončení vykonávania metódy sa zobrazí pôvodný diagram aktivít, v ktorom sa budú zobrazovať ďalšie príkazy.
14.10.2024	28.10.2024	Zobrazovať v diagrame aktivít iba príkazy s pridaným IsDirectlyInCode flagom. Upraviť vytváranie šípok medzi aktivitami v diagrame podľa vzoru class diagramu. Začať písať kapitolu related work v diplomovej práci.
28.10.2024	4.11.2024	Opraviť vykresľovanie šípok medzi aktivitami v diagrame.

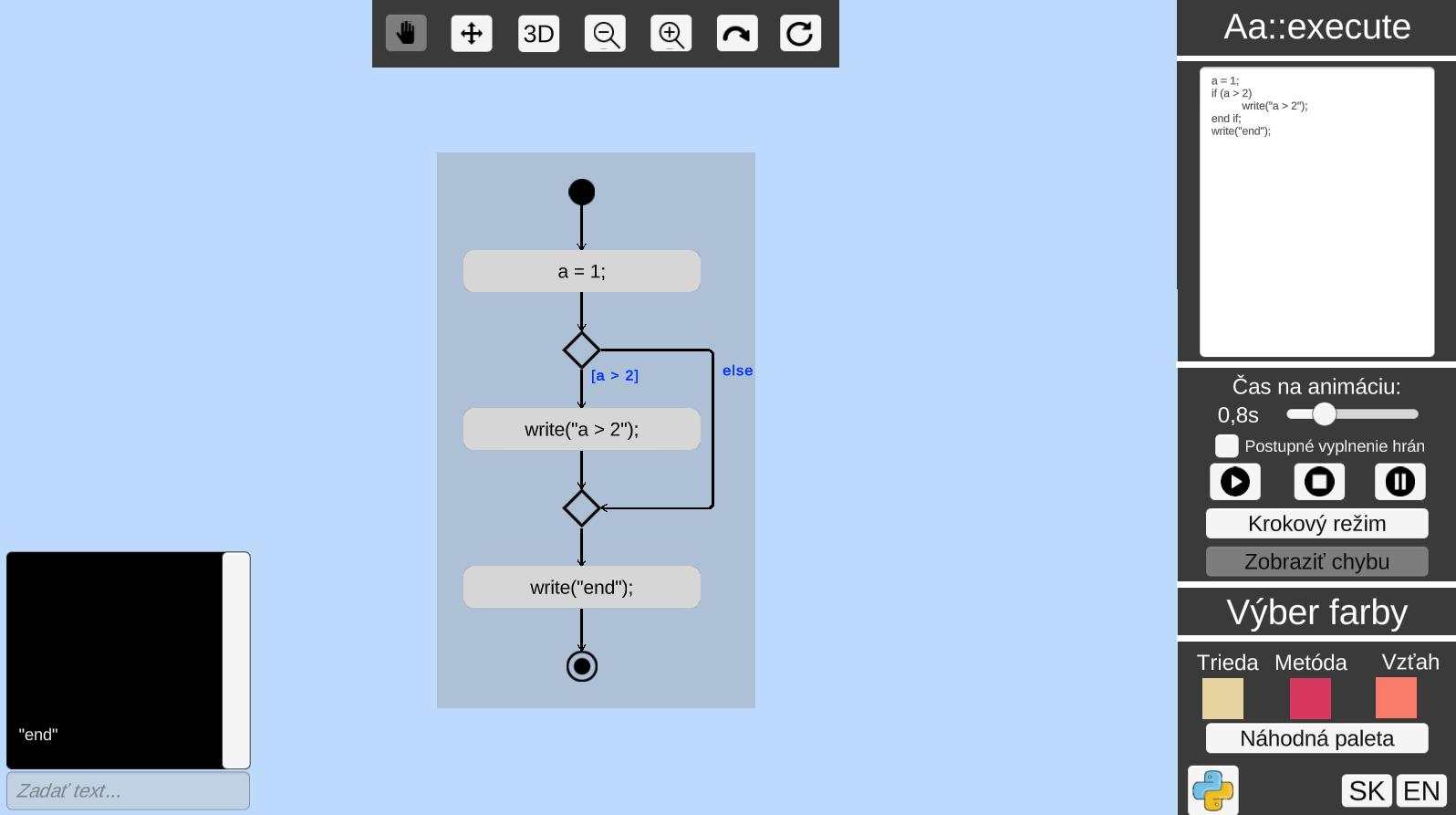

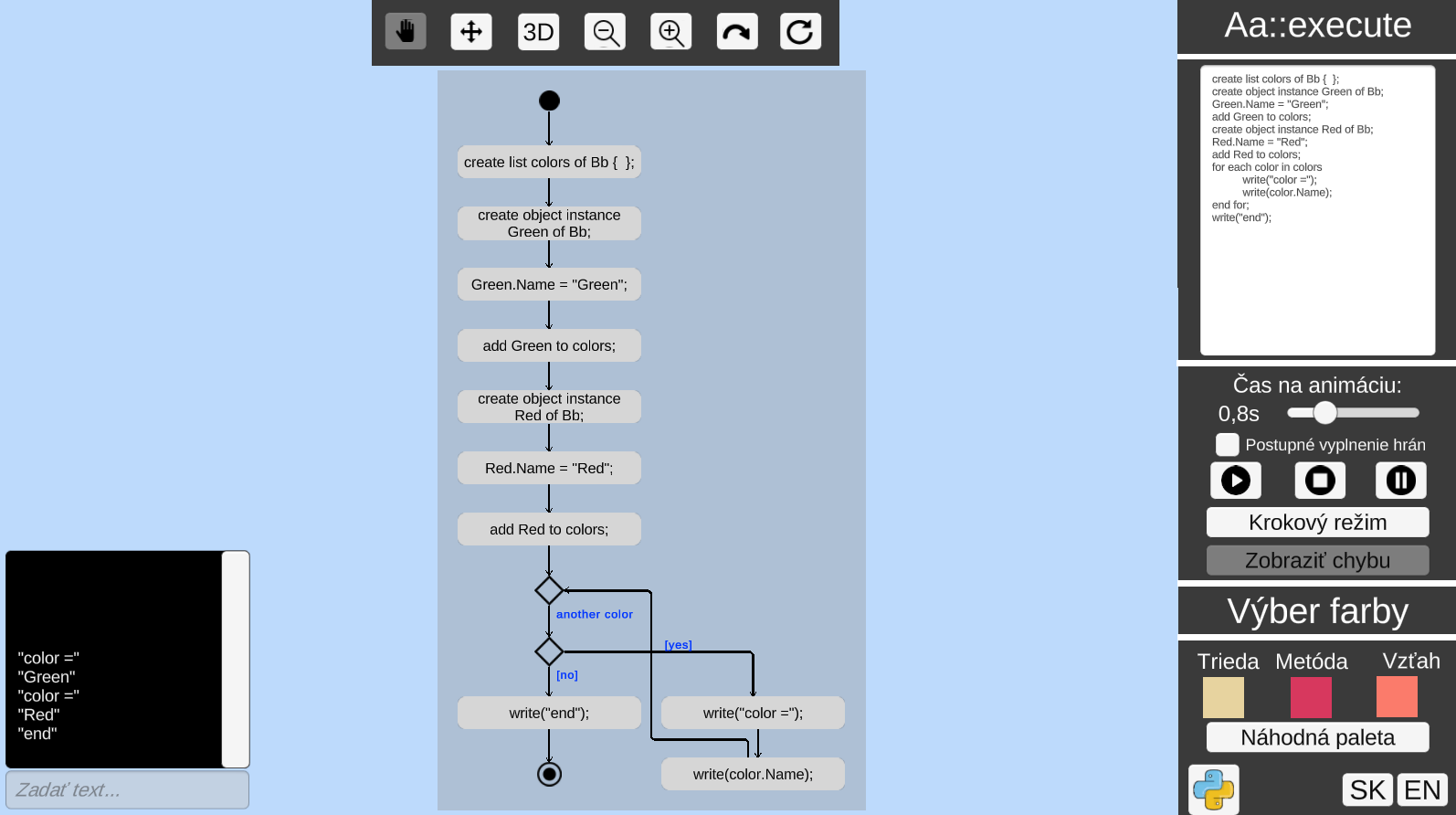

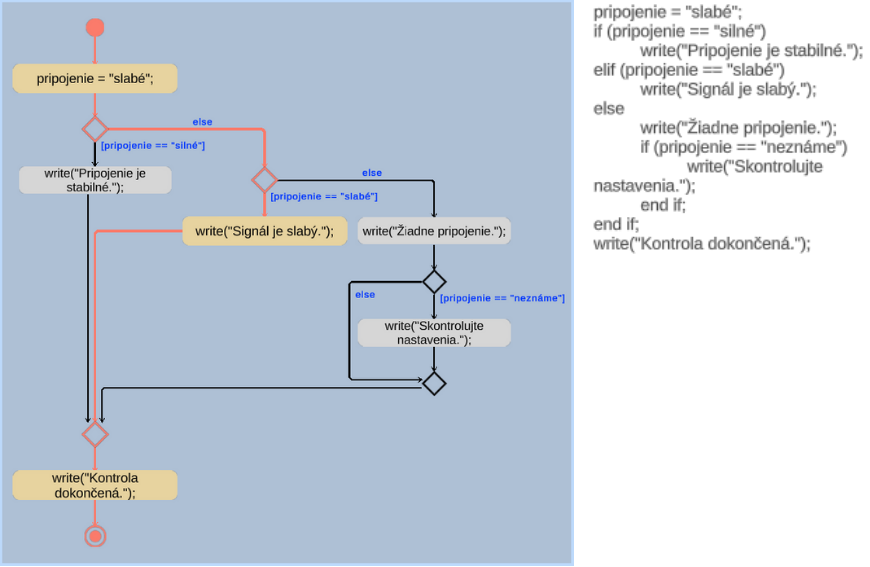

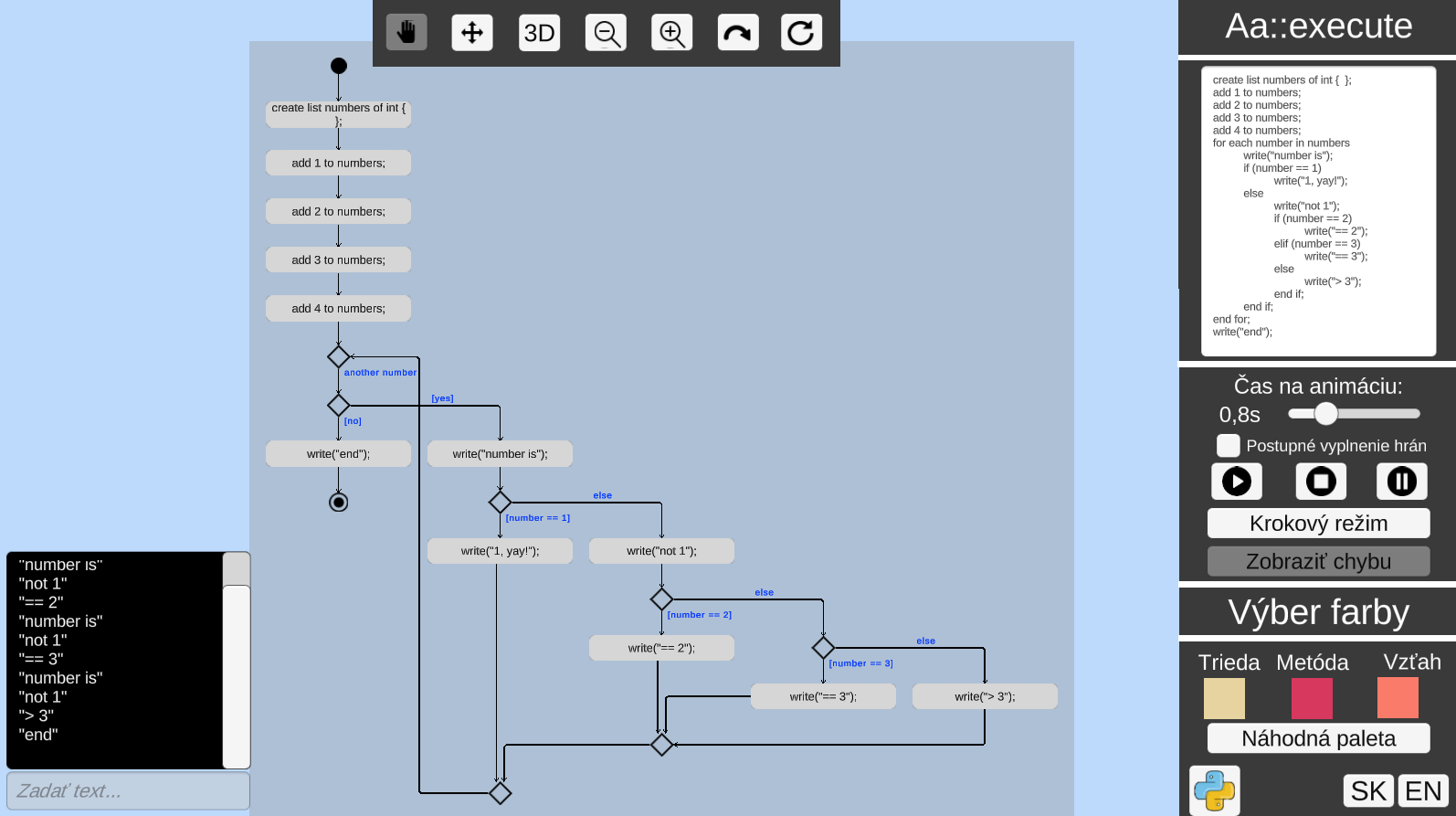

4.11.2024	18.11.2024	Pridať prefaby pre merge a decision uzly. Zobrazovať všetky aktivity naraz, pri vykonávaní EXEScopeMethod. Implementovať korektné zobrazovanie podmienok a foreach cyklov v diagrame aktivít. Upraviť / doplniť text práce.
18.11.2024	25.11.2024	Upraviť zobrazovanie podmienok a foreach cyklov v diagrame aktivít. Pridať "komentáre" ku šípkam medzi aktivitami -> podmienka pri desicion node alebo pri loope. Upraviť / doplniť text práce.

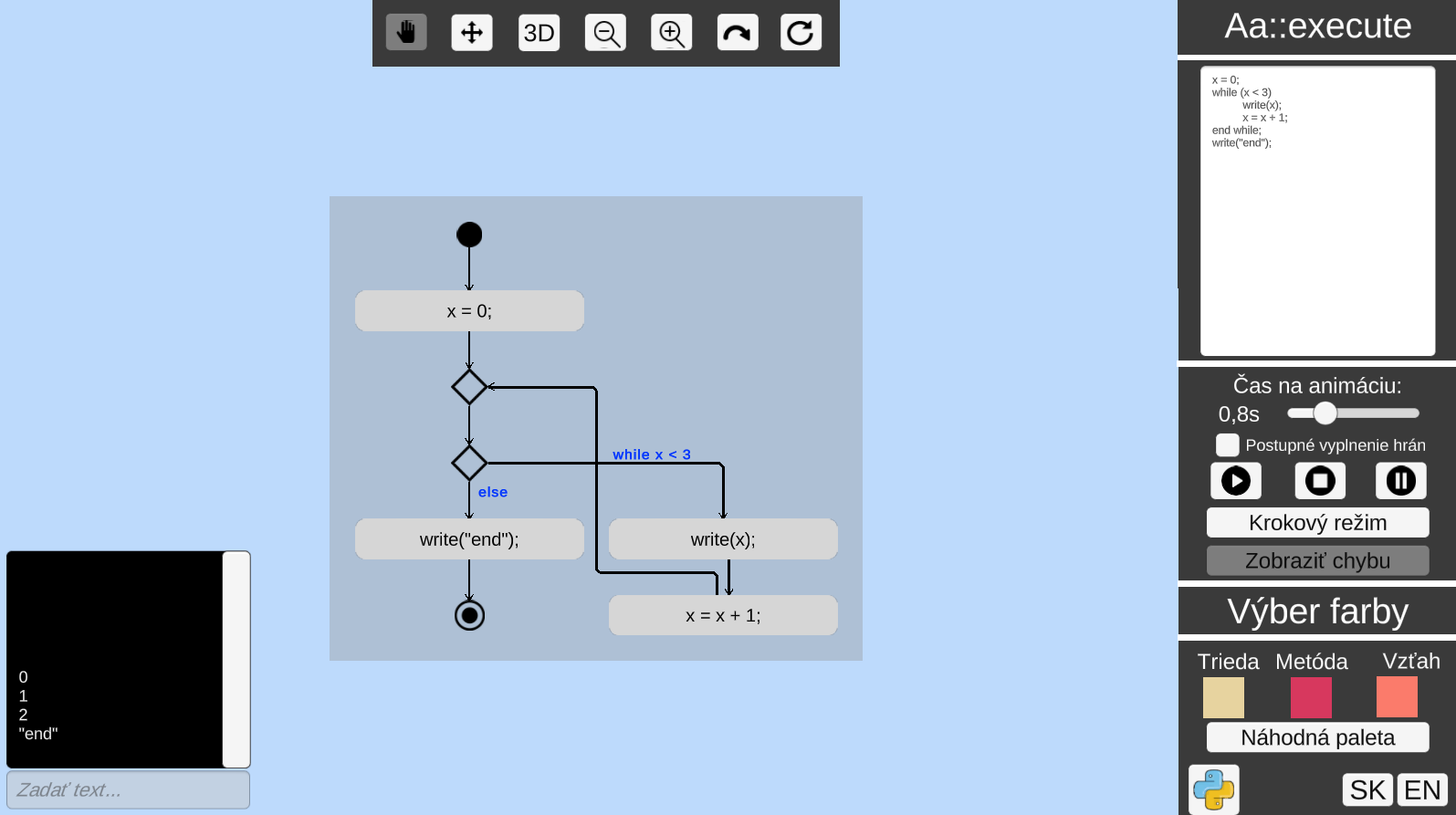

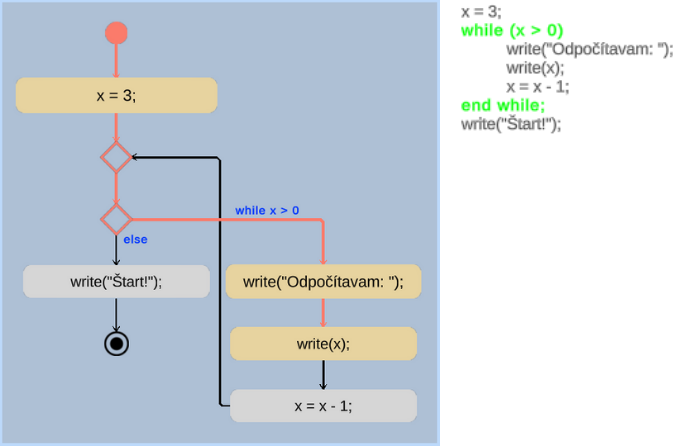

25.11.2024	2.12.2024	Umožniť zobrazenie viacerých activity diagramov za sebou. Implementovať zobrazovanie while cyklov. Upraviť / doplniť text práce.
2.12.2024	9.12.2024	Upraviť / doplniť text práce.

24.2.2025	3.3.2025	Pridať referenciu na label pri prefaboch na šípky / relations. Premazávať activity diagramy, keď sa vykonajú (aby ostal iba jeden hlavný AD).
3.3.2025	10.3.2025	Refaktorovať vytváranie / pridávanie šípok medzi aktivitami. Upraviť vykresľovanie while cyklu.

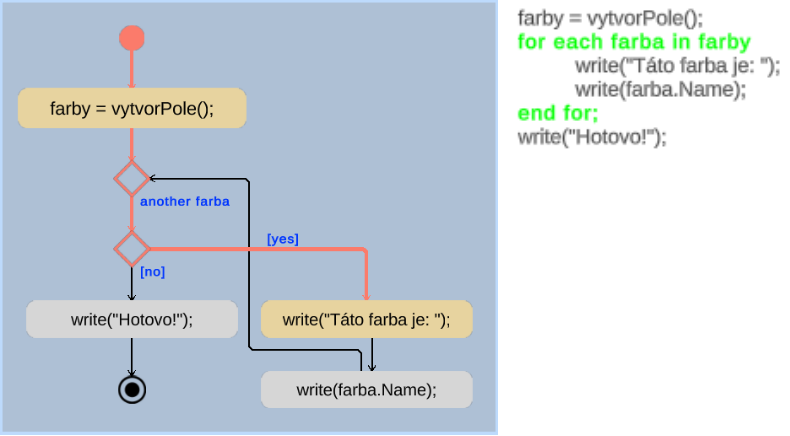

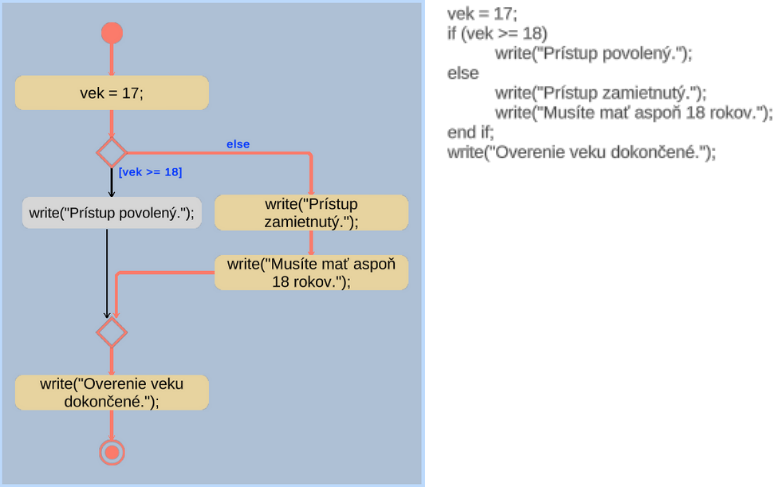

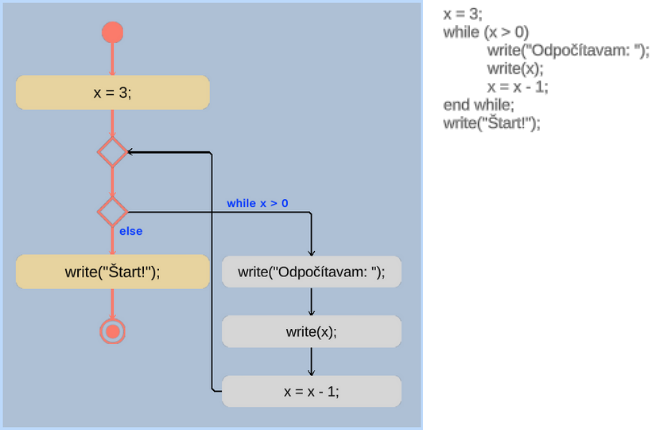

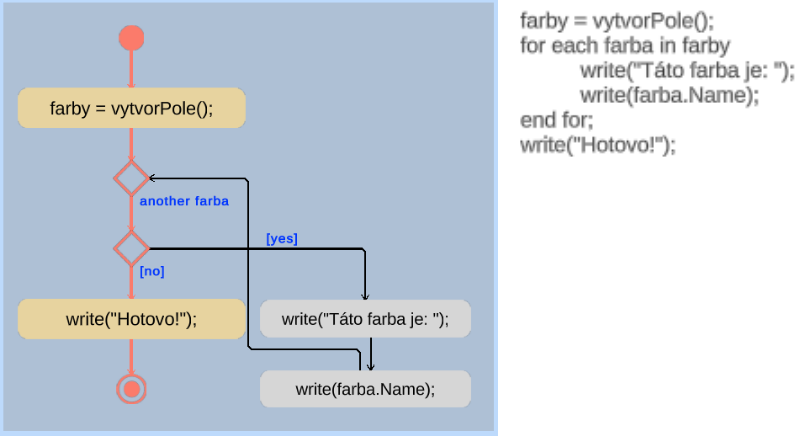

10.3.2025	17.3.2025	Implementácia animovania activity diagramu- vyfarbenie vykonávaných aktivít a príslušných šípok.
17.3.2025	31.3.2025	Upraviť vyfarbovanie aktivít a šípok pre cykly a podmienky.
31.3.2025	9.4.2025	Upraviť vyfarbovanie aktivít a šípok pre cykly a podmienky.
9.4.2025	14.4.2025	Upraviť vyfarbovanie aktivít a šípok pre cykly a podmienky. Písanie textu DP. Príprava používateľského testovania.
14.4.2025	23.4.2025	Upraviť vyfarbovanie aktivít a šípok pre cykly a podmienky. Písanie textu DP. Príprava používateľského testovania.
21.4.2025	28.4.2025	Písanie textu DP. Príprava používateľského testovania.
28.4.2025	9.5.2025	Používateľské testovanie a zhodnotenie výsledkov testovania. Písanie textu DP.
	9.5.2025	Odovzdanie diplomovej práce.
